Подключение grandMa2 onPC к Lightconverse

Предположим, что все программы стоя на одном компьютере. К нему подключен DMX-node либо Wing. Иначе работать не будет.

Настройка grandMA2 для передачи по sACN.

  • В Ma network control создаем сессию
  • В Ma network configuration подключаем DMX-node либо Wing (указываем его IP)
  • В Network protocols во вкладке sACN в поле Mode выбираем OutputUnicast, в Destination IP  указываем IP компьютера, на котором стоит Lightconverce. Жмем кнопочку sACN Output Active. Она становится оранжевой.
  • Патчим приборы в grandMa2 onPC. Такой же патч будем использовать в Lightconverse.

Настройка Lightconverse  для приема по sACN.

  • Заходим в раздел Приборы
  • Выбираем драйвера приборов, использующихся в вашем шоу.
  • Патчим приборы: кнопка DMX вход

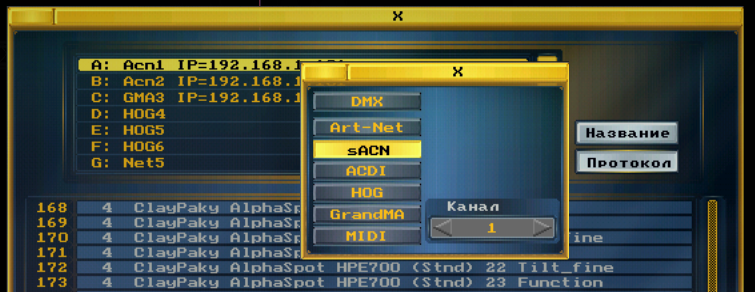

  • Выбираем номер линии Universe (например, 1), жмем кнопку Протокол, выбираем sACN, задаем номер канала (например, 1)

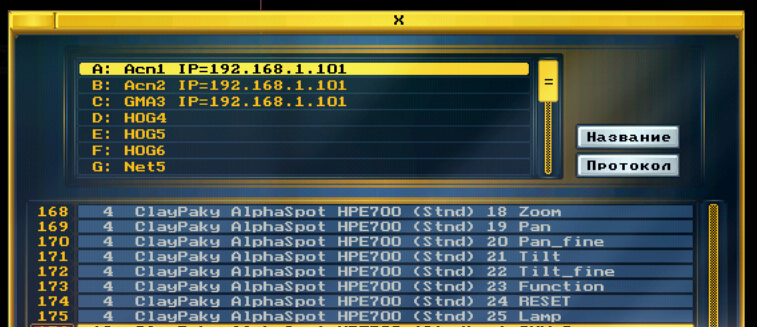

  • Выбираем адреса приборов, такие же, как в патче в grandMa2 onPC.
  • Выходим из раздела Приборы, сохранившись.

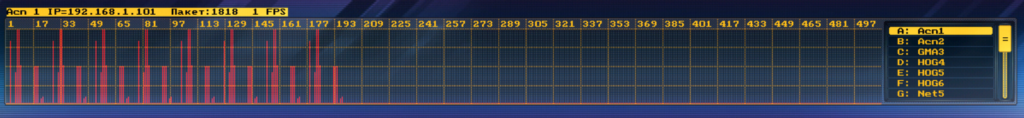

  • Внизу на полосе индикатора входящих сигналов выбираете номер линии Universe

(например, А: Acn1). Должны показываться уровни входного DMX сигнала.

———————————————————————————————-

Настройка Lightconverse  для приема по протоколу GMA.

  • Настраиваем файл gma_ip.txt в корневой папке программы Lightconverse

(например, С:\LIGHTCONVERSE_ ) Он должен иметь такой вид:

——————————————

# LIGHTCONVERSE Grand-MA configuration

# - Network type (MA-Net1, MA-Net2, MA-Net2.9).

# Please note that MA-Net 2.9 protocol does not work without MA hardware.

# - IP of network adapter connected to MA-Net (loopback: 127.0.0.1)

# - Session ID (1..32)

MA-Net2.9

192.168.1.101

1



———————-

Сохраняемся.



  • Заходим в раздел Приборы
  • Выбираем драйвера приборов, использующихся в вашем шоу.
  • Патчим приборы: кнопка DMX вход

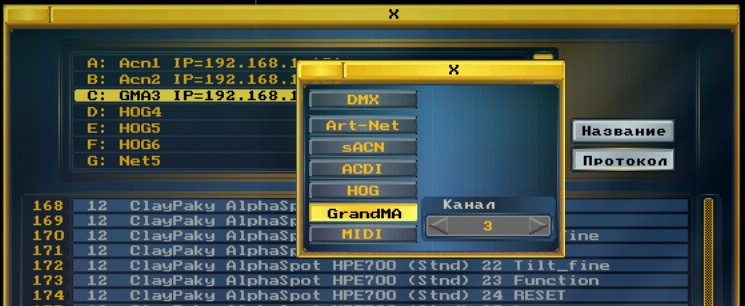

  • Выбираем номер линии Universe (например, 1), жмем кнопку Протокол, выбираем GMA, задаем номер канала (например, 3)

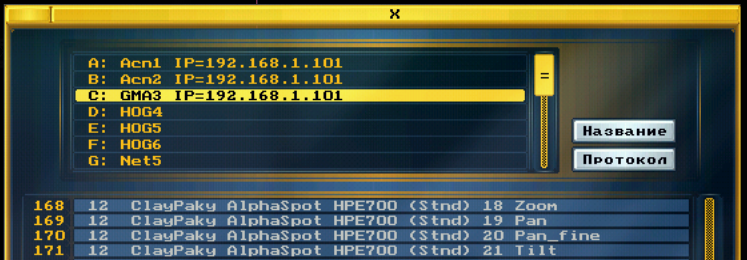

  • Выбираем адреса приборов, такие же, как в патче в grandMa2 onPC и в той же линии Universe.
  • Выходим из раздела Приборы, сохранившись.

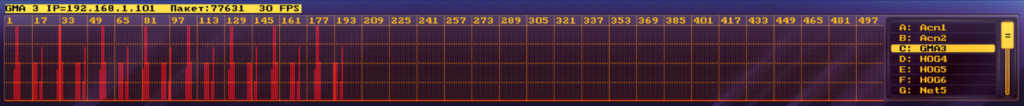

  • Внизу на полосе индикатора входящих сигналов выбираете номер линии Universe

(например, C: GMA3). Должны показываться уровни входного DMX сигнала.

  • Теперь ваше шоу управляется с grandMa
